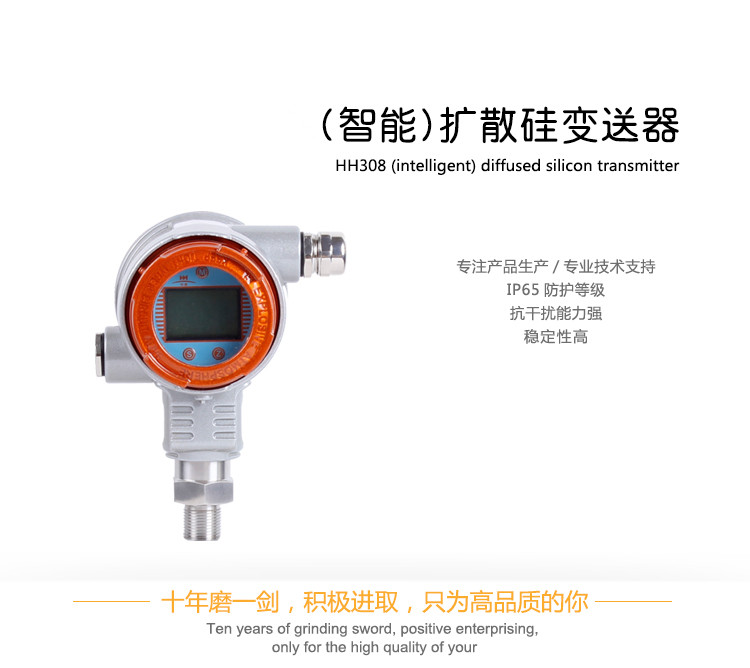

（智能）擴散硅變送器

準確度高、穩定性好；可靠的機械保護IP65和防爆保護iaⅡCT5，可用于各種惡劣環境；可用于測量粘稠、結晶和腐蝕性介質；4~20mA DC標準電流信號輸出，二線制工作，帶負載抗干擾能力強。...

在線訂購



擴散硅變送器擴散硅變送器

工作原理/working principle-----------------------------------------------------------◆◆




過程壓力通過壓力傳感器將壓力信號轉換成電信號，經差分放大器、輸出放大器放大后，再經V/A轉換器的轉換，轉換為與輸入液位成線性對應關系的4~20mA標準電流輸出信號，轉換為壓力的大小。

結構組成/Structural components-----------------------------------------------------◆◆

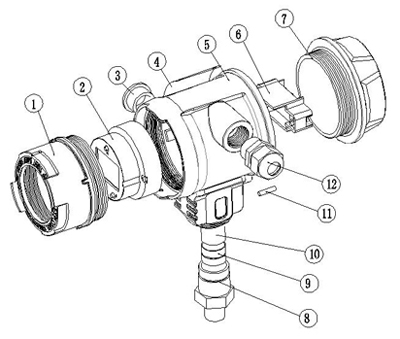

擴散硅變送器結構組成 擴散硅變送器結構組成
1 表頭前蓋 5 殼體 9 擴散硅傳感器
2 表頭 6 接線端子 10 壓帽
3 金屬悶蓋 7 表頭后蓋 11 鎖緊螺釘
4 銘牌標簽 8 傳感器過度件 12 防爆接頭

產品特點/Product features------------------------------------------------------------◆◆




1、準確度高、穩定性好。除進口原裝傳感器已用激光修正外，還對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度范圍內非線性小，溫度穩定性好。
2、可靠的機械保護IP65和防爆保護iaⅡCT5，可用于各種惡劣環境。
3、可用于測量粘稠、結晶和腐蝕性介質。
4、4~20mA DC標準電流信號輸出，二線制工作，帶負載抗干擾能力強。
5、體積小、重量輕，安裝、調試、維護、使用方便。
6、選用高品質的傳感器和專用V/I集成電路，外圍器件少，可靠性高，維護簡單輕松。
7、專用HART智能通訊，性能更加優越。
8、在線按鍵組態功能。

技術參數/Technical parameters-------------------------------------------------------◆◆




精度 0.1%F·S 0.25% F·S 0.5% F·S
測量范圍 -95KPa～60MPa間任選
測量介質 液體、氣體、蒸汽
存貯溫度 -40～125℃
電源電壓 12~24V DC
使用溫度 -10～80℃
防腐材料 316L不銹鋼
溫度影響 ＜0.02%/℃
負載電阻 ≤750Ω
過載能力 量程的1～2倍
機械保護 IP65
濕度 ≤95%RH
輸出 二線制 4～20mA DC
關聯設備 EXZ231B型安全柵
重量 ＜1Kg
零點溫度系數 小于0.02%/℃
滿程溫度系數 小于0.02%/℃
電源電壓 24V DC
防爆等級 iaⅡCT5

外形尺寸/Overall dimensions----------------------------------------------------------◆◆

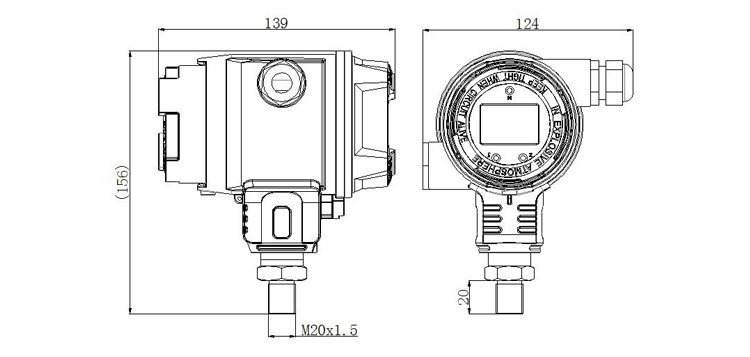

擴散硅變送器產品外形尺寸

產品選型/product selection------------------------------------------------------------◆◆




1.選型圖譜
無 S 代號 名 稱
模擬型 智能型 HH308 擴散硅壓力變送器
  代號 設計序號
  A1 擴散硅傳感器
  B1 陶瓷傳感器
  C1 齊平膜傳感器
  D1 衛生型傳感器
  代號 壓力類型
  A 絕對壓力
  G 表壓
  S 密封表壓
  代號 現場顯示
  1 無
  2 3 1/2位LCD
  3 3 1/2位LED
  代號 測量范圍
  1 0～35KPa
  2 0～100KPa
  3 0～200KPa
  4 0～350KPa
  5 0～700KPa
  6 0～2.0Ma
  7 0～3.5Ma
  8 0～7Ma
  9 0～20Ma
  0 0～60Ma
  代號 精度
  A 0.1%F·S
  B 0.25%F·S
  C 0.5%F·S
  代號 安裝方式
  1 M20x1.5
  2 1/2NPT
  3 法蘭式（法蘭，膜片可選）
  代號 防爆方式
  N 普通不防爆
  I 本安防爆
  E 隔離防爆

2.選型須知
1、測量壓力范圍； 2、探頭型號；
3、壓力類型：（表壓、絕壓）；  4、精度等級：（0.5、0.25、0.1）；
5、介子溫度：0-10～80°C；  6、顯示形式：無顯示、數字顯示；
7、安裝方式：M20x1.5（螺紋）、法蘭； 8、供電方式：24V DC；
9、輸出信號：4-20mA； 10、防護等級：
11、防爆防護： 12、其他配件

安裝要求/Installation requirements--------------------------------------------------◆◆




1.安裝事項
1、小于0.03MPa垂直安裝、以免影響測量精度；
2、安裝過程中應使用扳手從變送器底部的六角螺帽處將變送器擰緊，避免直接旋動變送器上部進而造成連線斷開。

2.注意事項
1.當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否 與您選購的產品相符；
2.禁止測量與不銹鋼不相兼容的介質；
3.確保電源供電電壓符合探頭供電要求，電源的正、負與產品的正、負接線對應，確保壓力源最高壓力在該產品的量程范圍內；
4.在壓力測量過程中，應緩慢加壓和卸壓，避免瞬間加至最高壓或降至低壓；
5.在拆卸探頭時確保設備已斷開壓力源，以免介質噴出發生事故。
6.本產品非防爆，在防爆區使用會引起嚴重的人身傷害和重大的物質損失；
7.傳感器屬于精密器件，用戶在使用時請不要自行拆解，更不能觸碰膜片，以免造成產品損壞；

接線指南/Wiring guide-----------------------------------------------------------------◆◆

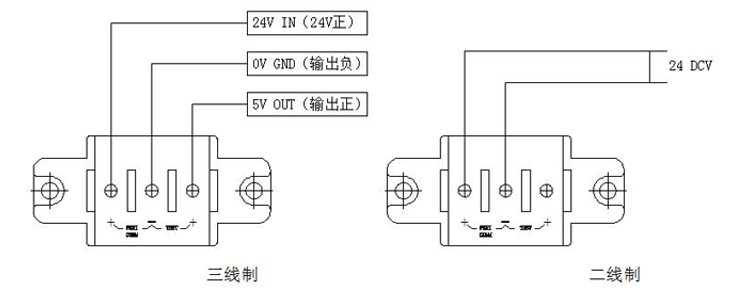

擴散硅變送器接線指南

常見故障及解決方法/Common faults and Solutions------------------------------------◆◆




故障現象 原因分析 排除方法
變送器無輸出信號 變送器未供電 給變送器接線圖折正確供電
接線錯誤
在壓力恒定時輸出不規則跳躍 變送器外殼未接地

使用屏蔽線纜且屏蔽層接地

變送器外殼與大地可靠連接
現場射頻干擾較強
未使用屏蔽線纜
變送器未接壓力時，對應輸出值不對 變送器未工作在其要求的環境下 將變送器移動規定的環境下工作或采取措施使環境負荷要求
變送器輸出與測量壓力不符 供電不正確 使供電電壓為9-36VDC
外接負載過大 調整外接負載

附件尺寸/Accessory size-------------------------------------------------------------◆◆

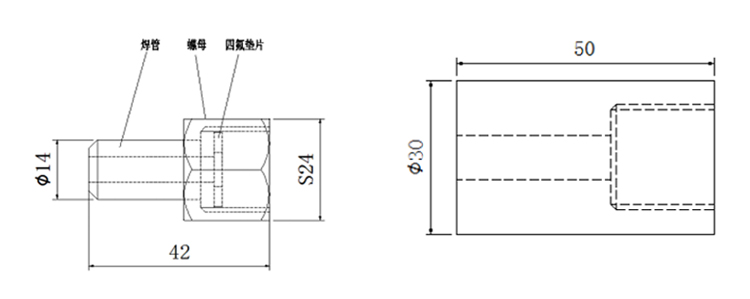

擴散硅變送器附件尺寸
焊管接頭 底座
注：螺紋部分常規是M20x1.5, 可根據客戶要求定制
