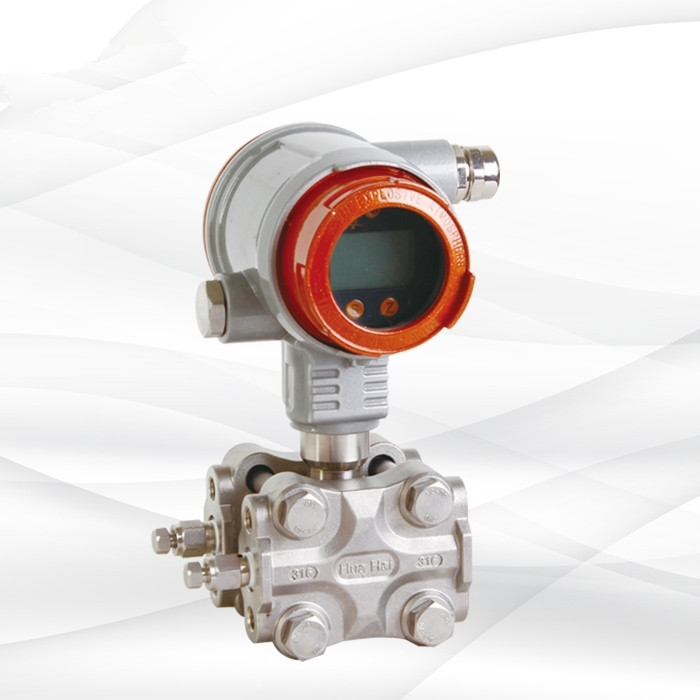

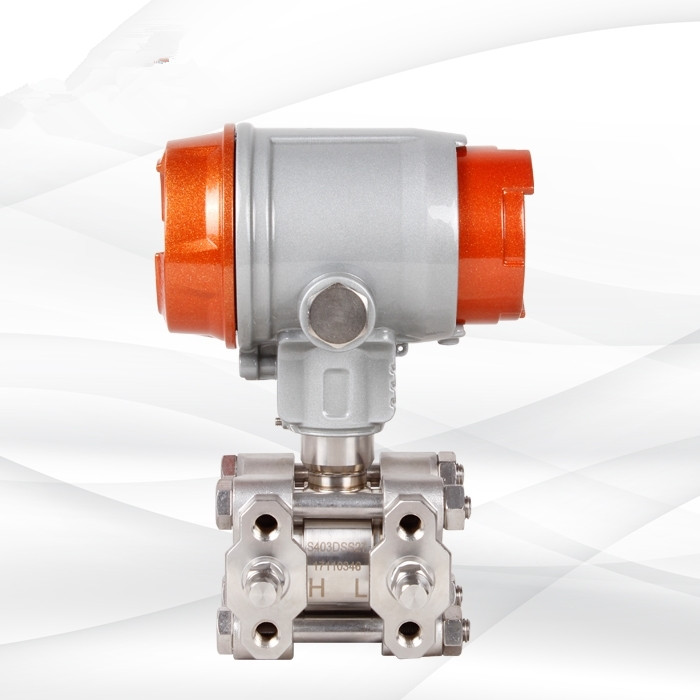

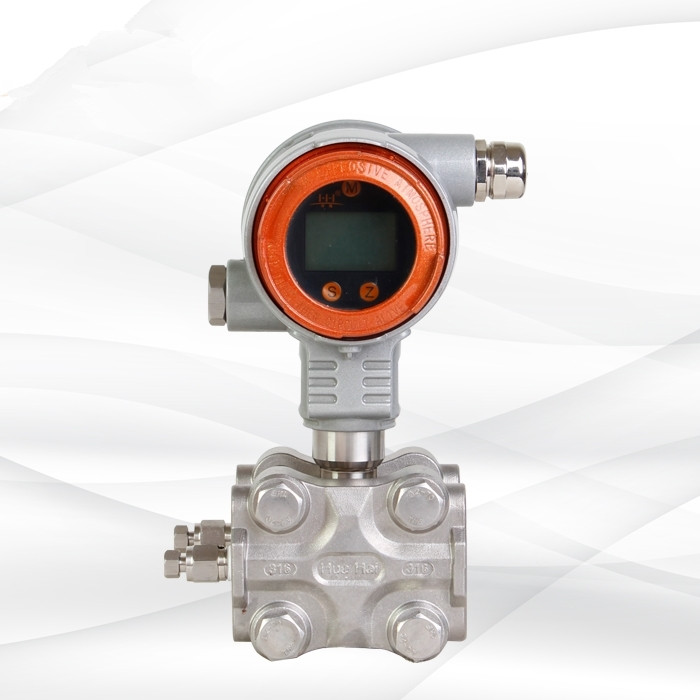

工作原理/working principle---------------------------------------------◆◆
|
|
Focbar(智能)單晶硅壓力變送器采用世界上先進的單晶硅壓力傳感器技術與專利封裝工藝，精心研制出的一款國際領先技術的超高性能壓力變送器。單晶硅壓力傳感器位于金屬本體最頂部，遠離介質接觸面，實現機械隔離和熱隔離；玻璃燒結一體的傳感器引線實現了與金屬基體的高強度電氣絕緣，提高了電子線路的靈活性能與耐瞬變電壓保護的能力。這些獨創的單晶硅壓力傳感器封裝技術確保了Focp(智能)單晶硅壓力變送器可從容應對極端的化學場合和機械負荷，同時具備極強的抗電磁干擾能力，足以應對苛刻的工業環境應用，是名副其實的隱形儀表。 |
|
結構組成/Structural components--------------------------------------◆◆
|
 |
|
1.表頭前蓋 2. 前蓋鏡片 3.表頭 4.殼體 5.銘牌標簽 6.防爆接頭 7.接線端子 8.表頭后蓋 9.放泄閥 10. 螺栓 11.夾板 12.傳感器密封圈 13.傳感器 14.螺母 15.焊管接頭組件 |
|
產品特點/Product features-------------------------------------------◆◆
|
◆先進的單晶硅壓力傳感器技術與專利封裝工藝，精心研制出的一款國際領先 技術的高性能壓力變送器
◆雙膜片過載結構，從容應對高過載考驗
◆用集成電路與表面封裝技術的信號變送模塊，性能強大的24位ADC實現高精 度與快速應答
◆顯示模塊可355°旋轉，按鍵參數操作功能友好
◆按鍵參數設置不影響電氣防護等級，更安全、更快捷
◆高性能Focbar單晶硅壓力變送器，國際領先技術與中國智造的完美結合
◆堅固優質的不銹鋼過程法蘭，臻厚的加強結構，堅不可摧，高靜壓、高過載 的強大保障 |
|
產品參數/Product parameters----------------------------------------◆◆
|
1、主要技術參數
|
名稱 |
單晶硅差壓變送器 |
|
適用場合 |
液體、氣體、蒸汽 |
|
測量范圍 |
200pa-10Mpa |
|
精度等級 |
±0.075%量程上限，可選±0.05%量程上限 |
|
供電電壓 |
24V DC |
|
輸出信號 |
4-20mA、4-20Ma+HART |
|
工作溫度 |
-40～85℃ |
|
介質溫度 |
-40～120℃ |
|
膜片材質 |
316L、哈氏合金C |
|
防護等級 |
IP67 |
|
產品外形尺寸/Product dimensions-------------------------------------◆◆
|
|
|
量程及范圍極限/Range and range limits----------------------------------◆◆
|
|
標稱量程 |
最小量程 |
量程下限（LRL） |
量程上限（URL） |
靜壓范圍 |
單向高壓端過載 |
單向低壓端過載 |
|
6kPa |
200Pa |
-6kPa |
6kPa |
25MPa |
25MPa |
16MPa |
|
40kPa |
400Pa |
-40kPa |
40kPa |
40MPa |
25MPa |
16MPa |
|
250kPa |
2.5kPa |
-250kPa |
250kPa |
40MPa |
25MPa |
16MPa |
|
1MPa |
10kPa |
-500kPa |
1MPa |
40MPa |
25MPa |
16MPa |
|
3MPa |
30kPa |
-500kPa |
3MPa |
40MPa |
25MPa |
16MPa |
|
10MPa |
100kPa |
-500kPa |
10MPa |
40MPa |
25MPa |
16MPa |
|
設置高、低限值要求：低限值（LRV ）與高限值（URV ）在量程上下限范圍內取值，當｜URV｜≥｜LRV ｜時，須滿足｜URV｜≥最小量程；當｜URV｜≤｜LRV｜時，須滿足｜LRV｜≥最小量程 |
|
|
1、性能測試標準及基準條件 |
|
測試標準：GB/T28474/IEC60770；基準條件：從零點開始的量程；硅油充液，316L不銹鋼隔離膜片，4-20mA模擬輸出，端基微調至設定值 |
|
2、性能指標 |
總體性能包括并不限于【參考精度】、【環境溫度影響】、【靜壓影響 】、和其它影響的綜合誤差
典型精度：±0.075%量程上限
年穩定性：±0.2%量程上限/5年 |
|
3、參考精度 |
|
依據標準和測試基準條件，包括線性（BFSL）、遲滯、重復性。校準溫度：20℃±5℃ |
|
|
線性輸 出精度 |
TD≤10（注1） |
±0.075%量程上限 |
標稱量程 6kPa、40kPa 250kPa、1MPa 3MPa、10MPa |
|
10<TD≤100 |
±0.0075TD%量程 上限 |
|
平方根輸出精度為以上線性參考精度的1.5倍
注1：TD（Turn down）是指量程比，當｜URV｜≥｜LRV｜時，TD=URL/｜URV｜當｜URV｜≤｜LRV｜時，TD=URL/｜LRV｜ |
|
4、環境溫度影響 |
|
在-20-80℃范圍內總影響量 ±（0.1+0.1TD）%量程上限 |
|
5、靜壓影響 |
|
零點影響：±0.15TD%量程上限/10MPa，滿量程影響：±0.2%量程上限/10MPa |
|
6、電源影響 |
|
當供電電壓在10.5/16.5-55VDC內變化， 其零點和量程的變化應不超過 ±0.005%量程上限/V |
|
7、安裝位置影響 |
|
任意位置安裝，最大不超過400Pa可通過清零功能校正 |
|
8、振動影響 |
|
按GB/T1827.3/IEC61298-3測試，＜0.1%量程上限 |
|
9、輸出信號 |
|
二線制4-20mA，用戶可選線性輸出或平方根輸出，數字過程變量疊加于4-20mA信號上，適用于任何符合HART協議的主機 |
|
規格參數/Specification parameter------------------------------------◆◆
|
|
1、時間指標 |
|
總阻尼時間常數：等于電子線路部件和傳感膜盒阻尼時間常數之和 |
|
電子線路部件阻尼時間：0-100S 范圍可調 |
|
傳感膜盒（隔離傳感膜片和硅油填充液）阻尼時間：≤0.2S |
|
斷電后上電啟動時間：≤6S |
|
數據恢復至正常使用時間：≤31S |
|
|
2、重量 |
|
凈重：約4kg（無安裝支架，過程連接配件） |
|
|
3、環境條件 |
|
凈重：約4kg（無安裝支架，過程連接配件） |
|
|
使用環境溫度范圍：-40-85℃，一體化LCD顯示：-20-70℃ |
|
儲存環境溫度范圍：-40-110℃，一體化LCD顯示：-40-85℃ |
|
測量介質溫度范圍：充硅油傳感器：-40-120℃，充氟油傳感器：-10-80℃ |
|
使用環境濕度范圍：5-100%RH@40℃ |
|
防護等級：IP67 |
供電電源/Power supply-----------------------------------------------◆◆
|
|
項目 |
操作條件 |
|
標準型/隔爆型 |
10.5-55VDC |
|
HART通訊協議 |
16.5-55VDC ，通訊時負載電阻250Ω |
|
負載電阻 |
0-2119Ω為工作狀態，250-600Ω |
|
HART通訊 |
|
傳輸距離 |
<1000米 |
|
耗電量 |
≤500mW@24VDC，20.8mA |
|
電源及負載條件/Power supply and load conditions-------------------------◆◆
|
 |
安裝和使用/Installation and use--------------------------------------◆◆
|
|
1、管裝彎支架 （B1）安裝尺寸圖（單位：mm） |
 |
|
2、板裝彎支架（B2）安裝尺寸圖（單位：mm） |
 |
|
3、管裝平支架（B3）安裝尺寸圖（單位：mm） |
|
